Les travaux de perçage dans les murs représentent un risque majeur d’accident électrique lorsque des câbles sous tension se dissimulent derrière les cloisons.
Le détecteur de câble électrique est un outil de sécurité indispensable pour localiser précisément ces installations avant d’entreprendre tout perçage.
Cette technologie sophistiquée permet aux professionnels comme aux particuliers d’éviter les électrocutions et les dommages coûteux aux installations électriques.
Principe de fonctionnement électromagnétique du détecteur de câble
Le détecteur de câble électrique exploite les propriétés électromagnétiques pour localiser les conducteurs dissimulés dans les murs. Cette technologie repose sur la capacité de l’appareil à détecter les champs électromagnétiques générés par la circulation du courant électrique dans les câbles.
Génération et détection des champs électromagnétiques
L’appareil fonctionne selon deux modes distincts selon le type de détection recherché. Pour les câbles sous tension, le détecteur capte directement le champ électromagnétique naturellement produit par le passage du courant alternatif à 50 Hz dans les conducteurs.
Pour les câbles hors tension, certains modèles avancés comme le KE701 de Kurth Electronic utilisent un système émetteur-récepteur qui injecte un signal électrique modulé sur le câble à rechercher.
Conversion du signal électromagnétique
Le récepteur intégré transforme les signaux électromagnétiques captés en informations exploitables par l’utilisateur. Cette conversion s’effectue par l’intermédiaire de circuits électroniques spécialisés qui amplifient et filtrent les signaux détectés.
L’intensité du champ électromagnétique varie selon la distance entre le détecteur et le câble, permettant une localisation précise de l’installation électrique.
Différenciation entre câbles sous tension et hors tension
La distinction entre les câbles alimentés et non alimentés nécessite des approches techniques différentes, chacune adaptée aux caractéristiques spécifiques de détection.
Détection des câbles sous tension
Les câbles parcourus par le courant électrique génèrent spontanément un champ électromagnétique détectable. Cette émission naturelle permet au détecteur de localiser facilement les installations actives sans intervention particulière.
La fréquence de 50 Hz du réseau électrique domestique facilite l’identification de ces câbles, car elle constitue une signature électromagnétique caractéristique.
Localisation des câbles hors tension
Les conducteurs non alimentés ne produisent aucun champ électromagnétique naturel, rendant leur détection plus complexe. Les détecteurs professionnels de la série KE301-KE801 résolvent cette problématique en injectant un signal de recherche spécifique.
Cette méthode nécessite un accès à une extrémité connue du câble pour y connecter l’émetteur de signaux. Le récepteur suit ensuite ce signal modulé le long du parcours du conducteur.
| Type de câble | Méthode de détection | Portée maximale | Profondeur dans le mur |
|---|---|---|---|
| Câble sous tension | Détection directe du champ électromagnétique | Variable selon l’intensité | Jusqu’à 30 cm dans la maçonnerie |
| Câble hors tension | Injection de signal modulé | Jusqu’à 15 km sur lignes téléphoniques | Jusqu’à 30 cm selon le matériau |
| Ligne téléphonique | Signal de recherche spécialisé | 15 km maximum | Variable selon le blindage |
Technologies de détection intégrées selon les modèles
Les détecteurs modernes intègrent plusieurs technologies complémentaires pour s’adapter aux différents types de matériaux et d’installations rencontrés sur les chantiers.
Détection multi-matériaux

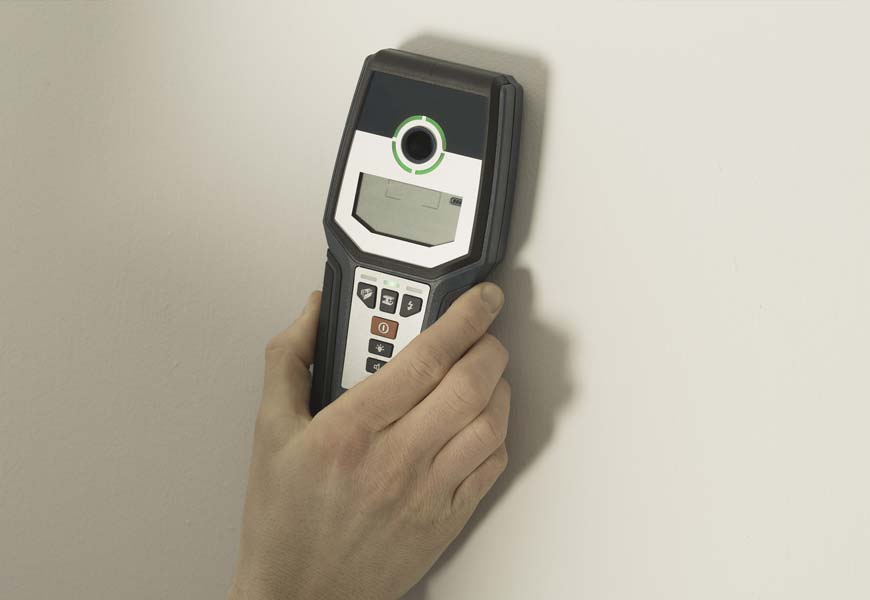

Les appareils polyvalents comme ceux de la marque Stanley combinent plusieurs modes de détection dans un seul boîtier. Ces détecteurs identifient les métaux ferreux et non ferreux, les câbles électriques sous tension, ainsi que les matériaux organiques comme le bois.
Le mode cloison sèche permet spécifiquement de localiser les structures en bois dissimulées derrière les plaques de plâtre, facilitant ainsi l’installation d’éléments de fixation.
Fonctions avancées des modèles professionnels

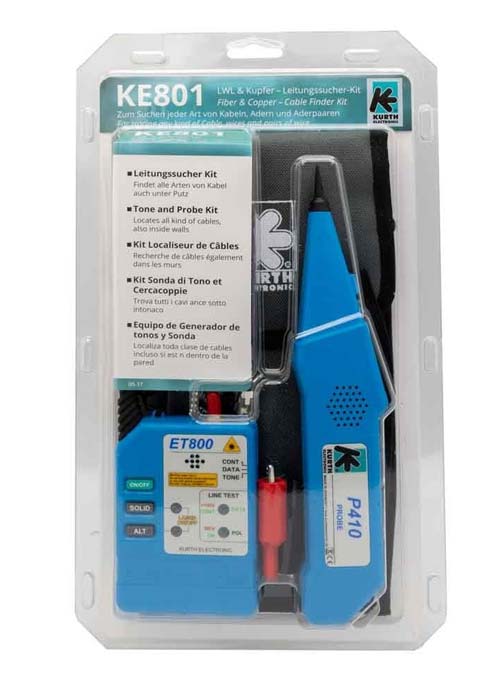

Les détecteurs haut de gamme comme le KE801 proposent des fonctionnalités étendues adaptées aux besoins des installateurs professionnels. La fonction de contrôle de continuité vérifie l’intégrité des circuits électriques sans démontage.
La recherche de port permet d’identifier rapidement les prises non étiquetées dans les réseaux actifs grâce à un clignotement rythmique de la LED de liaison sur l’interrupteur correspondant.
Adaptation aux fibres optiques
Les installations modernes intègrent de plus en plus de fibres optiques qui transmettent leurs signaux sous forme lumineuse plutôt qu’électrique. Le KE801 répond à cette évolution technologique en intégrant une source de lumière rouge spécialisée.
Cette fonction permet de vérifier la continuité des fibres optiques et d’identifier des fibres spécifiques dans un faisceau, reproduisant pour la fibre optique les capacités d’identification des paires de fils en cuivre.
Signaux d’alerte visuels et sonores pour localiser les câbles
L’efficacité d’un détecteur de câble repose largement sur la clarté et la précision de ses signaux d’alerte, permettant une interprétation rapide et fiable des informations détectées.
Système de signalisation lumineuse

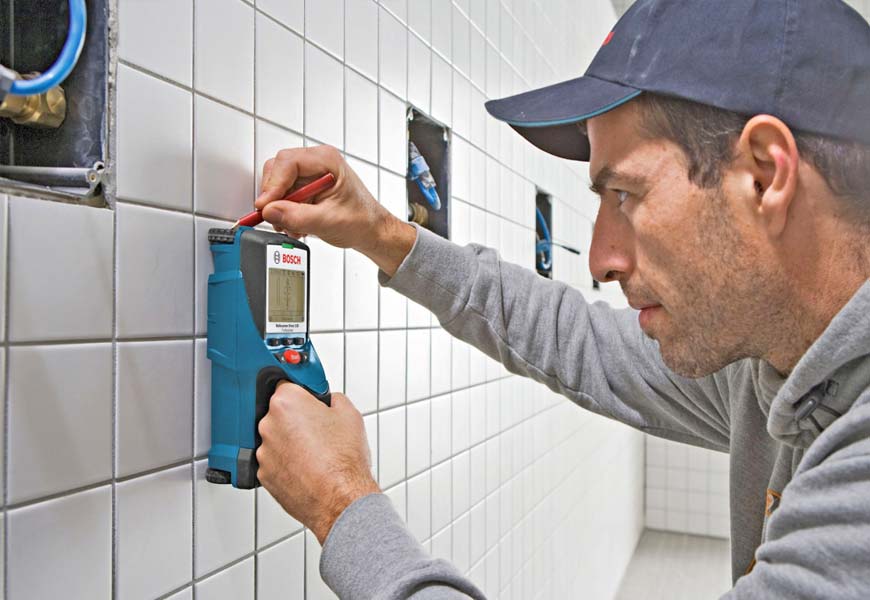

La bague lumineuse constitue l’indicateur visuel principal de la plupart des détecteurs modernes. Le code couleur universel facilite l’interprétation immédiate des résultats de détection.
Le voyant vert indique une zone sûre pour le perçage, le jaune signale la proximité d’un obstacle, tandis que le rouge alerte sur la présence directe d’un câble ou d’une canalisation.
Signalisation sonore progressive
Les signaux acoustiques complètent efficacement l’affichage visuel, particulièrement dans les environnements mal éclairés. L’intensité sonore varie proportionnellement à la proximité de l’obstacle détecté.
Certains modèles proposent une sortie casque pour améliorer la perception des signaux dans les environnements bruyants, augmentant ainsi la précision de localisation.
Affichage numérique et guidage directionnel
Les détecteurs sophistiqués intègrent des écrans numériques affichant le type de matériau détecté et sa profondeur approximative. Cette information quantitative améliore considérablement la précision des interventions.
Le système de flèches directionnelles guide l’utilisateur vers l’emplacement exact du câble, transformant la recherche approximative en localisation précise.
L’utilisation pratique et interprétation des signaux
La maîtrise pratique du détecteur de câble nécessite une compréhension approfondie des signaux émis et des facteurs environnementaux susceptibles d’influencer les mesures.
Préparation et calibrage de l’appareil
Avant toute utilisation, l’opérateur sélectionne le mode de détection approprié selon le type de matériau recherché. Cette étape détermine la sensibilité et la fréquence de détection de l’appareil.
Le calibrage initial s’effectue sur une zone connue pour être dépourvue d’obstacles, permettant à l’électronique interne d’établir une référence de mesure fiable.
Technique de balayage et interprétation

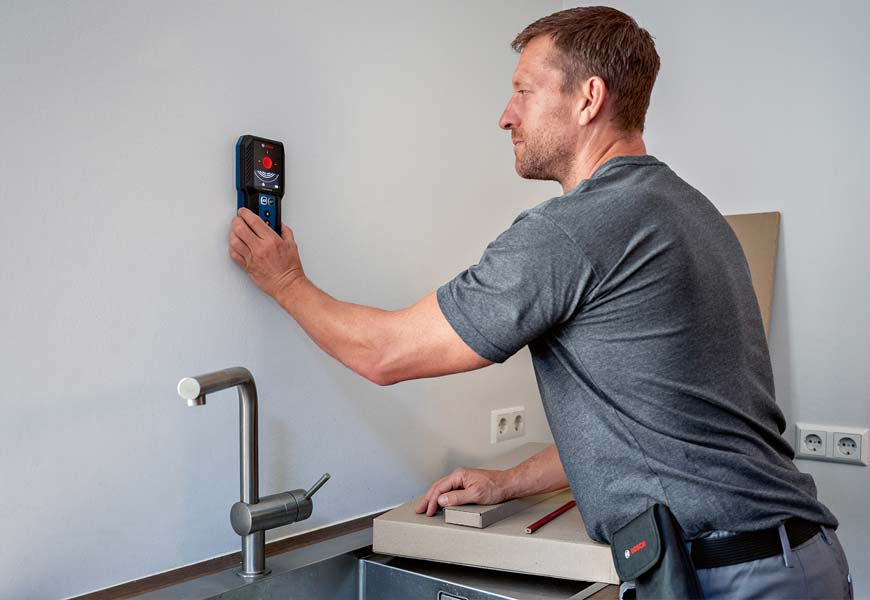

Le mouvement du détecteur doit rester lent et régulier pour permettre une analyse précise des signaux captés. Un déplacement trop rapide risque de manquer des câbles de faible section ou faiblement alimentés.
L’interprétation des signaux nécessite de prendre en compte l’environnement de mesure, car les murs humides ou le béton armé atténuent significativement la portée de détection.
Facteurs limitants et précautions d’usage
Les performances de détection varient considérablement selon les conditions d’utilisation et les caractéristiques du bâtiment. Les facteurs suivants influencent directement l’efficacité de la localisation :
- L’épaisseur et la nature du matériau de construction
- La présence d’humidité dans les murs
- Les armatures métalliques du béton armé
- Les grilles de crépi qui agissent comme écrans électromagnétiques
- Le blindage des câbles qui limite la propagation des signaux
La profondeur maximale de détection atteint 30 centimètres dans la maçonnerie traditionnelle, mais se réduit considérablement dans les matériaux conducteurs ou humides. Les installations récentes bénéficient de protections différentielles qui coupent automatiquement l’alimentation en cas d’incident, mais les installations anciennes peuvent présenter des risques accrus.
L’utilisation systématique du détecteur avant tout perçage évite les interventions coûteuses d’électriciens pour réparer les dommages accidentels aux installations électriques.
